產品概述：
SK系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體，以便在密閉容器中形成真空和壓力。但吸入氣體允許混有少量液體。SK水環真空泵及壓縮機被廣泛應用于機械、石油、化工、制藥、食品、制糖工業及電子領域。由于在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易爆炸氣體時，不易發生危險。所以其應用更加廣泛。
葉輪偏心地安裝在泵體內，起動時向泵內注入一定高度的水作為工作液，當葉輪按圖示方向旋轉時，水受離心力的作用在泵體內壁形成一旋轉的封閉水環，水環上部?jī)?nèi)表面與輪轂相切，水環的下部?jī)?nèi)表面剛好與葉片頂端接觸。此時葉輪輪轂與水環之間形成一個月牙形空間，而這一空間又被葉輪分成與葉片數目相等的若干個小腔。如果以葉輪的上部0°為起點，那么葉輪在旋轉前180°時小腔的容積由小變大，且與端蓋上的吸氣口相通，其空間內的氣體壓力降低，此時氣體被吸入，當吸氣終也時小腔則與吸氣口隔絕；當葉輪在180°到360°的旋轉過程中，水環內表面漸漸與輪轂靠近，小腔由大變小，其空間內氣體壓力升高，高于排氣口壓力時，當小腔與排氣口相通時，氣體被排出。葉輪每旋轉一周，葉片間空間（小腔）吸、排氣一次，若干小腔不停地工作，如此往復，泵就連續不斷地抽吸或壓送氣體。
由于在工作過程中，做功產生熱量，會使工作水環發熱，同時一部分水和氣體一起被排走，因此，在工作過程中，必須不斷地給泵供水，以冷卻和補充泵內消耗的水，滿足泵的工作要求。當排出的氣體不再利用時，在泵排氣口一端接有汽水分離器（可自己制作一水箱代替），廢氣和所帶的部分水排入汽水分離器后，氣體由排氣管排出，水由于重力作用留在分離器內并經回水管供至泵內循環使用。隨著工作時間的處長，工作液溫度會不斷地升高，這時需給汽分離器加入一定量的冷水（可以用自來水），以降低工作液的溫度，保證泵能達到所要求的技術要求和性能指標。
特點：
SK直聯式水環真空泵可直接從大氣壓起動抽氣。機泵同軸、結構緊湊、維修方便、銅葉輪材質。
工作原理：

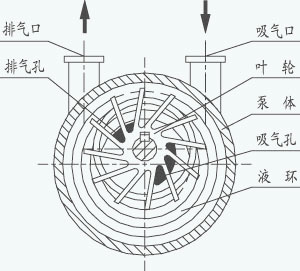

SK系列直聯水環式真空泵為 懸臂式結構，如圖一所示、葉輪（1）偏心的裝在泵體（2）內，因此當葉輪旋轉時，水受離心力的作用，在泵壁上形成一旋轉水環（3），水環上部與輪轂相切， 沿箭頭方向旋轉，在前半轉的過程中，水環內表面逐漸與輪離，因此在葉輪片間形成空間并逐漸擴大，這樣就從吸氣口吸入氣體，在后半轉的過程中，水環內表面逐 漸與輪轂靠近，葉片間的空間體積逐漸減小，葉片間的氣體被壓縮而排出。
SK系列直聯水環式真空泵如此，葉輪每旋轉一周，葉片間的空間積就改變一次，每個葉片間的水便活塞一樣往復一次，SK系列直聯水環式真空泵就連續不斷的抽吸氣體。
由于在工作中，水會發熱，同時一部分水和氣體一塊排起，所以泵在工作中，必須不斷的供給冷水，以冷卻和補充泵內消耗的水。
當SK系列直聯水環式真空泵排出的氣體是廢氣時，在排氣端可接一水箱，廢氣和帶出的一部分水排入水箱后，氣體再由水箱的排氣管排出，而水就落入水箱的底部經回水管再回到泵內使用。如果水循環時間長了水便發熱，這時再從水箱供水處供給一定能量的冷水。
性能參數：
適用范圍：
SK水環真空泵及壓縮機被廣泛應用于機械、石油、化工、制藥、食品、制糖工業及電子領域。
泵由泵體、前后端蓋、葉輪、軸等零件組成。進氣管和排氣管通過安裝在端蓋上的園盤之上的吸氣孔及排氣孔與泵腔相連，葉輪用鍵固定于軸上，偏心地安裝在泵體中。泵兩端的總間隙由泵體和園盤之間的墊來調整，葉輪與前、后園盤之間的間隙由軸套（SK-1.5/3/6）推動葉輪來調整，兩端間隙保證均勻。而SK-42以上泵，軸與葉輪為過盈配合，此間隙由前端定位時確定。SK-42/60/85/120無軸套，其余結構與SK-6/12/30相同。葉輪兩端面與前、后園盤的間隙決定了氣體在泵腔內由進氣口至排氣口流動中損失的大小及其極限壓力。
填料安裝在兩端蓋內，密封水經由端蓋中的小孔進入填料中，冷卻填料及加強密封效果。葉輪形成水環所需的補充水由供水管供給（自來水），供水管也可與汽水分離器連在一起循環供水。
密封形式采用機械密封時，機械密封安裝在填料空腔，無需填料，填料壓蓋換成機械密封壓蓋，其余結構相同。
軸承由園螺母固定在軸上。
在端蓋上安裝有園盤，園盤上設有吸、排氣孔和橡皮球閥。橡皮球閥的作用是當葉輪葉片間的氣體壓力達到排氣壓力時，在排氣口以前就將氣體排出，養活了因氣體壓力過大而消耗的功率，降低了功率消耗。
安裝尺寸圖：
水泵主要材料的耐腐蝕性能(供參考)
注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。PVDF的物理機械性能
聚偏氟乙烯(PVDF)耐化學介質性能
氟塑料的而腐蝕性能表(僅供參考)
