結構說明：

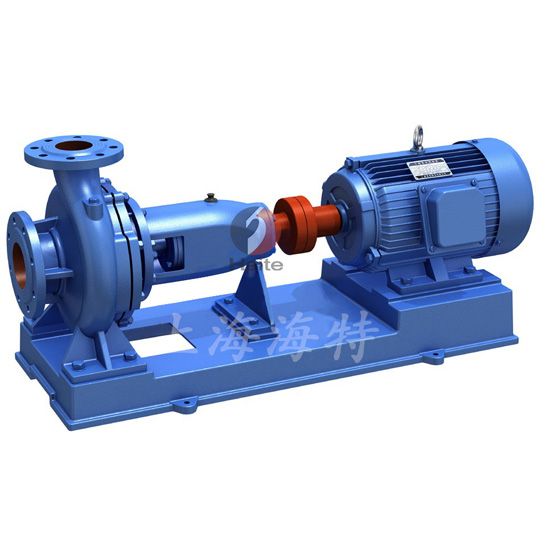

單級離心泵 IS、IR型臥式單級單吸清水離心泵為后開式，拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承，用機器油或潤滑脂潤滑。泵通過彈性聯軸器由電動機直接驅動。渦室、腳、進水法蘭和出水法蘭鑄成一個整體。
裝配與拆卸：
泵在裝配前應首先檢壹零件有無影響裝配的缺陷，并擦洗干凈，方可進行裝配。1、予先可將各處的連接螺栓，絲堵等分別擰緊在相應的零件上。2、予先可將0形密封圈、紙墊、毛氈等分別放置在相應的零件上。3、予先可將密封環和填料、填料環、填料壓蓋等依次裝到泵蓋內。4、將滾動軸承裝到軸上，然后裝到懸架內，再合上壓蓋，壓緊滾動軸承，并在軸上套上連接螺栓。5、將軸套裝在軸上，再將泵蓋裝在懸架上，然后再將葉輪、止動墊圍.葉輪螺母等裝上并擰緊。最后將上述組件裝到泵體內，并擰緊泵體、泵蓋上的連接螺栓。
在上述裝配過程中，立式管道離心泵一些小件如平鍵、檔油盤、檔水?軸套內0形密封圍等容易遣漏或裝鉗順序，應特別注意。
泵拆卸順序基本上可按裝配順序的反向進行。
安裝
泵安裝的好壞對泵的運行和壽命有重要影響，所以安裝和校正必須仔細進行。泵的外形及安裝尺寸。
1、安裝和校正：
1) 清除底座上的油膩和污垢，把底座放在地基上。2) 用水平儀檢查底座的水平度，允許用楔鐵找平。3) 用水泥澆灌底座和地腳螺栓孔眼。4) 水泥干固后應檢查底座和地腳螺栓孔眼是否松動，合適后擰緊地腳螺栓，重新檢查水平度。5) 清理底座的支持平面，水泵腳及電機腳的平面，并把水錄和電機安裝到底座上去。6) 聯軸器之間應保持一定的間隙，檢查水泵軸和電機軸中心線是否一致，可用薄墊片調整使其同心。立式離心泵測量聯軸器的外園上下，左右的差刖不得超過0.1mm，兩聯軸器端面間隙一周上最大和最小的間咪差別不得超過0.3(mm
2、安裝說明：
1) 泵的安裝高度，管路的長度.直徑、流速應符合計算，力求減少不必要的損失。2) 長距輸送時應取較大的管徑，泵的管路應有自己的支架，不允件管路的重量加在泵上，避免把泵壓壞。3) 排出管路如裝逆止閥應裝在閘閥的外面。
IS、IR型臥式單級單吸清水離心泵起動停止與運轉：
1、起動：
1) 應在機^聯結前確定是電動機的旋轉方向是否正確，泵的運轉是否靈活。2) 關閉吐出管路上的閑閥。3) 向泵內灌滿水，或用真空泵引水。4) 接通電源，當泵達到正常轉速后，再逐漸打開吐出管路上的閘閥，并調節到所需要的工況，在吐出管上的閘閥關閉的情況下，泵連續工作的時間不得超過3分鐘。
2、停止：
1) 逐漸關閉吐出管路上的閘閥，切斷電源。2) 如環境溫度低于0℃，應將泵內水放出，以免凍裂。3) 如長期停止使用，應將泵拆卸清洗上油，包裝保管。
3、運轉：
1）.在開車及運轉過程中，必須注意觀察儀表讀數，軸承發熱，填料漏水和發熱及的振動和雜音等是否正常， 如果發現異常情況，應即時處理。2）.軸承溫度最高不大于80℃，軸承溫度不得比周圍溫度超過40℃。3).填料正常，漏水應該是少量均?。4).軸承油位應保持在正常位置上，不能過高或過低，過低時應及時補充潤滑油。5).如密封環和葉輪配合部位的間隙磨損過大應更換新的密封環。

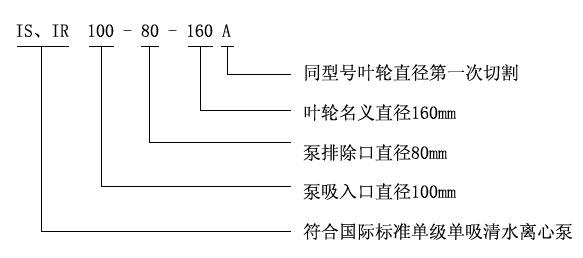

型號定義：
性能參數：
適用范圍：
用途及特點：
IS、IR型泵是臥式單級單吸清水離心泵，用于工農業及城市、排水、消防供水等。供吸送清水及物理化學性質類似水不含固體顆粒的液體。它廣泛適用于工農業及城市、排水、消防供水等。IS、IR型泵系根據國際標準IS02858所規定的性能和尺寸設計，其技術標準均向國際標準靠攏，達到國際先進水平。它是我國推廣的節能泵類產品之一。本離心泵結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。IS、IR型泵通用性廣，全系列共140種規格，但只用四種軸；同一規格的軸，軸承，軸封，能互換；全系列泵的懸架也只有四種。泵轉速分為2900和1450轉／分兩種。性能如下： 2900轉／分 1450轉／分最大流量： 240米3／分400米3／分最高總揚程： 125米 55米最高轉速： 3500轉／分(用于60調波電源時，葉輪直徑有所減少)最高工作溫度：80℃允許吸入管路壓力0.3MPa，泵的最高使用壓力1.6MPa。

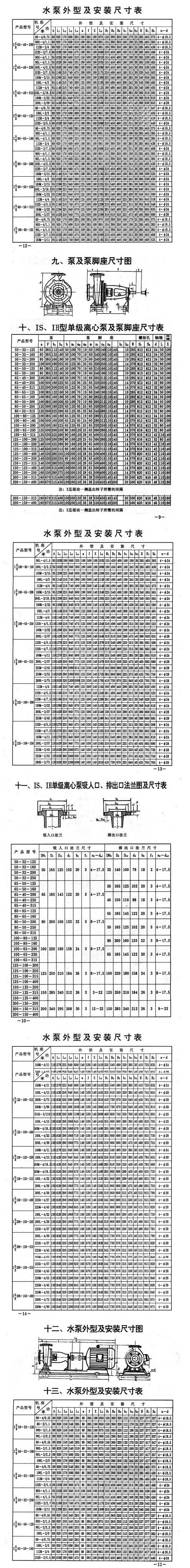

安裝參數圖：
水泵主要材料的耐腐蝕性能(供參考)
注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。PVDF的物理機械性能
聚偏氟乙烯(PVDF)耐化學介質性能
氟塑料的而腐蝕性能表(僅供參考)
