產品特點：
FSB型氟塑料合金離心泵體采用金屬外殼內襯聚全氟乙丙烯(F46)，泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99%氧化鋁陶瓷或氮化硅，動環采用四氟填充材料，耐腐耐磨，適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質，其具有結構緊湊合理、耐強腐蝕、密封性能?chē)?yán)密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高，節約能源等優點。杜絕跑、冒、滴、漏，廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。
參考技術：
流量：3.6～100m3/h；揚程：15～55m；轉速：2900r/min；功率：1.5～18.5KW；進口直徑：25～100mm；適用溫度：-20℃～120℃。

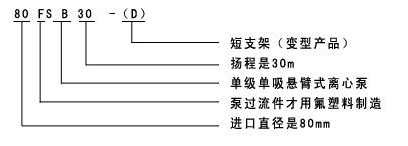

型號意義：
使用說明安裝及注意事項：
1.在安裝前應對泵和電機進行檢?，各部分應完好無損，泵內無雜物。2.將本泵放置水平位置上接上進、出管和接通電源.最后用手盤動聯軸器.檢?有無碰擦現象.轉動輕松均?則安裝結束。3.塑料合金泵鋼度較金屬差，故管路重量不能直接壓在泵體上，迸、出口管路應另加支架承受.揚程高的泵在出口還應安裝逆止閥.以防突然停機的水錘破壞。4.所有接合處必須保持密封.以防漏氣、液影響泵的工作性能。5.運轉過程中如發現撅動或不正常聲音時.應立即停車檢?原因.故降排除后才能工作。
FSB系列氟塑料合金離心泵的氣動與停車：
1．往水泵內注足液體（引液）。2．檜?支架油室的油位是否在規定范圍內。3．檢?電動機運轉方向.調看泵的旋轉標記。4．關閉出口閥門及壓力表旋塞。5．啟動電機.打開壓力表旋塞.慢慢打開出口閥門，當壓6．重要停車時，首先關閉出水閥，再切斷電源。力表指針指到需要的位置時.停止出水閥門大小的調整。
拆卸與安裝：
泵的拆卸
1．泵與電機聯接用爪型聯軸器連接，拆卸時先松掉支架與底座的4只連接螺栓.使泵與電機脫開。2．松開泵體后蓋的連接螺栓.用木柄輕擊泵體脫開。3．松開葉輪軸與泵軸莫氏錐度連接在連軸器中的吊緊螺栓。4．松開機械密封動!不固定螺釘，用木錘輕擊連軸器中心吊緊螺栓，葉輪軸與泵軸莫氏錐度松開后拉出葉輪、后蓋、密封件動環.松開后蓋上壓蓋螺釘.取出?壞。5．松開泵軸左右壓蓋螺釘.取出泵軸、軸承、清洗支架油室。
裝配
按拆卸的相反順序?qū)⒚芊饧⻊?dòng)環、環、后蓋、壓蓋、葉輪、泵體等裝上緊定螺栓。

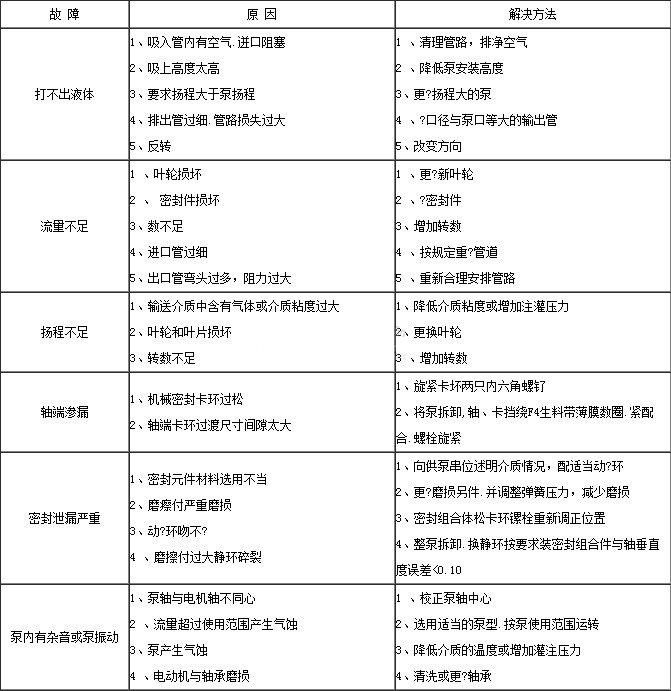

故障與排除：

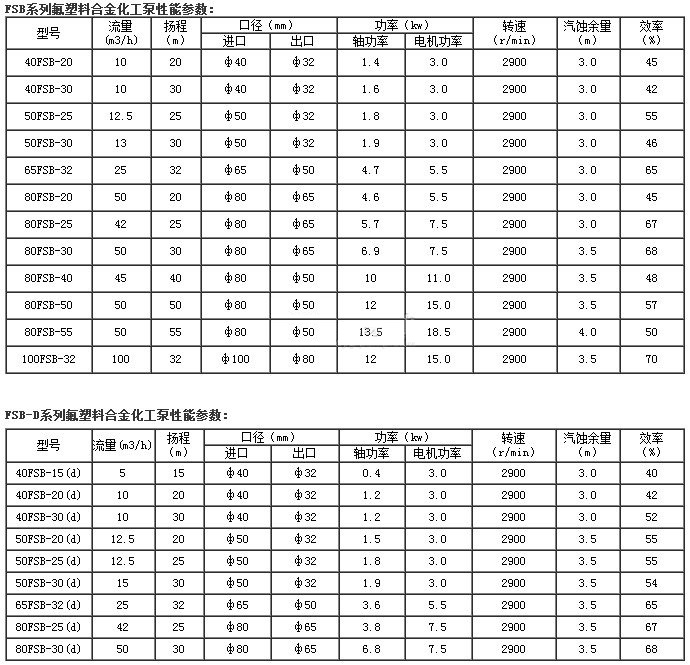

性能參數：
適用范圍：
廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。

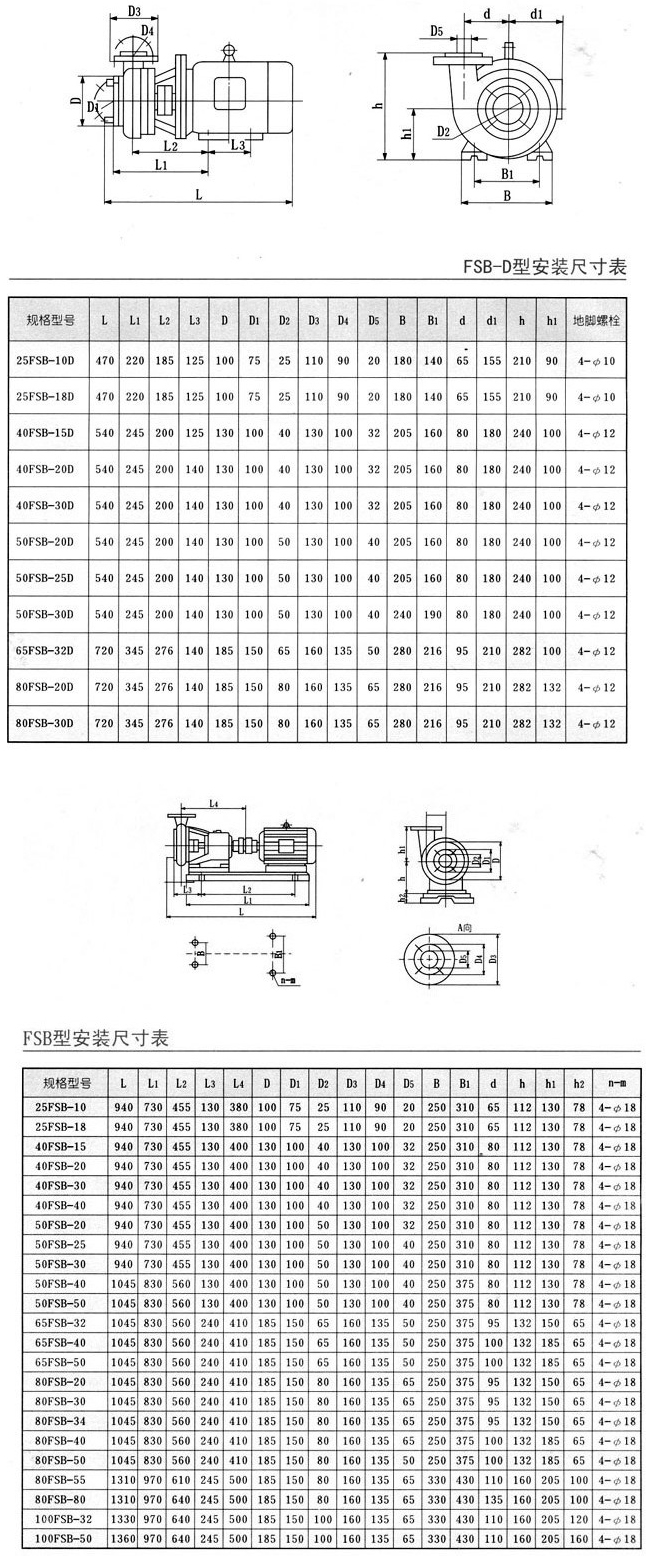

安裝尺寸圖：
水泵主要材料的耐腐蝕性能(供參考)
注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。PVDF的物理機械性能
聚偏氟乙烯(PVDF)耐化學介質性能
氟塑料的而腐蝕性能表(僅供參考)
