2CY齒輪式輸油泵
下一條：CYZ-A型自吸式離心油泵

上一條：已經沒有了

產品概述

1、本泵適用于輸送各種有潤滑性的液體，溫度不高于70℃，如需高溫200℃，同本單位聯系可配用耐高溫材料即可，粘度為5×10-5～1.5×10-3m2/s。

2、本泵不適用于輸送腐蝕性的、含硬質顆；蚶w維的、高度揮發或閃點低的液體，如汽油、笨等。

本型泵在泵體中裝有一對回轉齒輪，依靠?jī)升X輪的相互嚙合，把泵內的整個工作腔分兩個獨立的部分。泵運轉時主動齒輪帶動被動齒輪旋轉，當齒輪脫開嚙合時在吸入側就形成局部真空，液體被吸入。被吸入的液體充滿齒輪的各個齒谷而帶到排出側，單級單吸油泵齒輪進入嚙合時液體被擠出而排出泵外。

結構說明：

本產品由泵體、齒輪、前后泵蓋、安全閥、軸承及密封裝置等零、部件組成。

1、泵體、前后蓋等零件為灰鑄鐵件，齒輪用優質碳素鋼制作；亦可根據用戶需要用銅材或不銹鋼制作。

2、安全閥。

2CY系列齒輪式潤滑泵自身不帶安全閥，用戶在使用時需自行在管路系統中安裝安全閥。KCB,2CY系列齒輪式輸油泵在后泵蓋或泵體上方裝有安全閥，當泵或排出管道發生故障或?qū)⑴懦鲩y門完全關閉而產生高壓和高壓?擊時安全閥就會自動打開，卸除部分或全部的高壓液體回到吸入腔，從而對泵及管道起到安全保護作用。

3、軸承。

2CY系列齒輪式潤滑泵全部采用DU軸承；可根據用戶要求采用錫青銅軸承。&0818.3-83.3、2CY1.1齒輪式輸油泵采用DU軸承；可根據用戶要求采用錫青銅軸承。

KCB133-960、2CY8-60齒輪式輸油泵有采用DU軸承，錫青銅軸承和滾動軸承三種結構，需在訂貨時注明。訂貨時未注明者均按DU軸承結構供貨。

軸承為內置型式，依靠被輸送介質進行潤滑；011軸承和錫青銅軸承能在非潤滑性介質中工作。

4、軸封。

本系列產品的軸端密封有骨架油封、機械密封及填料密封三種結構。

a. 骨架油封：骨架油封的特點是維護、更換方便，成本低，但壽命較短。丁晴膠骨架油封適用于1001：以下工作環境；氟橡膠骨架油封適用于200℃以下工作環境。
b. 1機械密封：機械密封的特點是密封可靠、壽命長，成本高。機械密封的基體用不銹鋼制造， 動、靜環視介質不同分別由YG8硬質合金或YG8-石墨制造，使用溫度在200℃以下。
c. 填料密封：填料密封僅用于高溫油泵，其特點是耐高溫，有少量泄漏。使用過程中需根據泄漏情況經常進行調整，使用溫度在250℃：以下。

用戶需何種型式的密封結構需在訂貨時注明。凡訂貨時未注明者均按丁晴膠骨架油封結構供貨。

5、進、出油口型式。

2CY系列齒輪式潤滑泵進、出油口為與口徑對應的英制管螺紋（G),直接制作在泵體上。

KCB18.3-200、2CY1.1-12齒輪式輸油泵配帶管螺?口的腰形法蘭；其余泵不配帶法蘭，當用戶需要配帶法蘭時，應在訂貨中注明。

6、泵與電機用彈性聯軸器連接，并安裝在公共底盤上。

型號定義

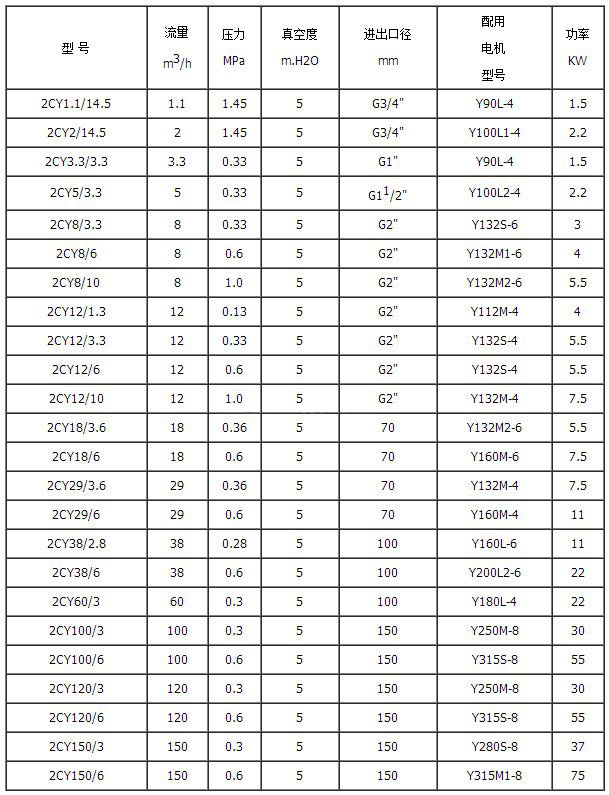

性能參數

適用范圍

1、本泵適用于輸送各種有潤滑性的液體，溫度不高于70℃，如需高溫200℃，同本單位聯系可配用耐高溫材料即可，粘度為5×10-5～1.5×10-3m2/s。

2、本泵不適用于輸送腐蝕性的、含硬質顆粒或纖維的、高度揮發或閃點低的液體，如汽油、笨等。
本型泵在泵體中裝有一對回轉齒輪，依靠?jī)升X輪的相互嚙合，把泵內的整個工作腔分兩個獨立的部分。泵運轉時主動齒輪帶動被動齒輪旋轉，當齒輪脫開嚙合時在吸入側就形成局部真空，液體被吸入。被吸入的液體充滿齒輪的各個齒谷而帶到排出側，齒輪進入嚙合時液體被擠出而排出泵外。

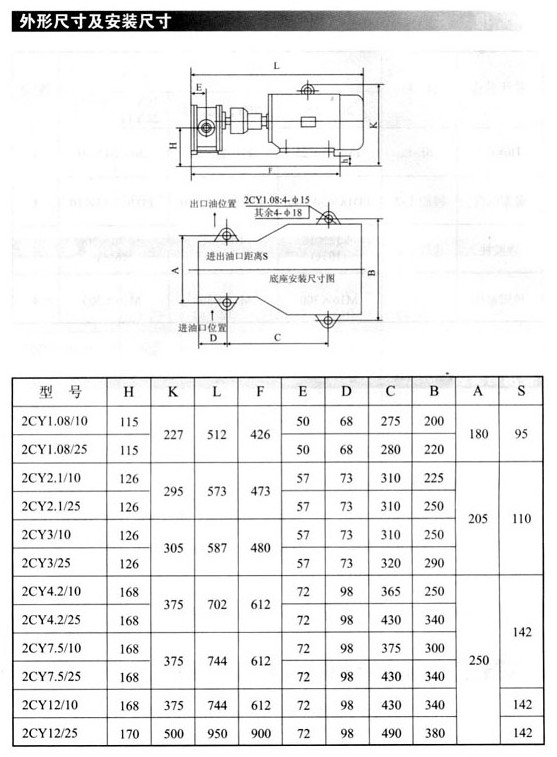

安裝尺寸圖

水泵主要材料的耐腐蝕性能(供參考)

介質濃度(％)聚丙烯濃度(％)A B C
25°C50°C20°C60°C
硫酸60√ <30√Χ
硝酸25√ 20√Ο
鹽酸<36√ <38√√
氫氟酸35√ 40√Χ
醋酸<80√ <20√Ο
氫氧化鈉100√  √√
重鉻酸鉀25√  √√
臭水 Χ  ΟΧ
乙醇 √ <50√√
丙酮 √ 10Ο
四氯乙烷 Ο  ΟΧ
氟利昂22 √  ΟΟ
漂白液CL13%√ CL12.5%ΟΟ
電鍍液 √  ΟΧ
照相液 √  √√

介質濃度
(％)		不銹鋼濃度
(％)		陶瓷
25°C50°C25°C50°C
硫酸<5√Χ △△
硝酸70△√ △△
鹽酸 Χ  △△
氫氟酸 Χ 0～100Χ
醋酸<20√√ △△
氫氧化鈉70√√ ΟΧ
重鉻酸鉀40～60△△10～20△△
臭水 Ο  △△
乙醇 △√ △△
丙酮 △△ △
四氯乙烷50△△ △△
氟利昂22 △  △△
漂白液CL12%Χ  △△
電鍍液    △△
照相液 △  △△

注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。


PVDF的物理機械性能

性能單位按照
密度g/cm31.75-1.79
比度cm3/g0.56-0.75
熔點范圍0c155-170
折光率n25D1.42
成型收縮率%2-3
拉伸強發(屈服)Mpa28-41
拉伸強發(斷裂)Mpa31-52
伸長率(斷裂)%100-400
沖擊強度(無缺口)KJ/m107-214
壓縮強度Mpa55-69
硬度(邵氏D) 70-80
耐磨mg/1000r7.0-9.0
極限氧指數(l0 I)%44
燃燒速率 V-D
電阻率u1941.0x10 15
介電常用數10 31 CYCles9.7

聚偏氟乙烯(PVDF)耐化學介質性能

化學介質濃度
(％)		最高使用溫度℃化學介質濃度
(％)		最高使用溫度℃化學介質濃度
(％)		最高使用溫度℃
鹽酸36135氫氧化氫<1085乙醇 135
硫酸<60120氫氧化氫5050乙醚 50
硫酸80-9395碳氧化銨 110甲醛3750
硫酸9065碳氧化鈣 135丙酮10%水溶液50
硝酸<5050碳酸納水溶液135肼水溶液95
磷酸<85135碳酸氫鈉水溶液120苯 75
磷酸85110氨水 110苯胺 50
醋酸10110鹽水 135甲苯 85
醋酸8080磷酸氫鈉水溶液120苯酚 50
醋酸10050磷酸鈣水溶液135氯苯 135
三氯醋酸<1095氧化鈣水溶液135萘 95
三氯醋酸5050氧化鉀水溶液135氯甲烷 135
草酸 50氧化銨水溶液135三氯甲烷 50
苯磺酸水溶液50三氧化鐵水溶液135四氯化碳 135
氫氟酸40-10095硫酸亞鐵水溶液135氯乙烷 135
氫氟酸40120硫酸銨水溶液1351.2三氯乙烷 135
氫溴酸50130硫酸銨水溶液1351.1.2三氯乙烷 65
過氧酸1095硝酸鈉水溶液135四氯乙烷 120
過氧酸7050磷酸銨水溶液135氯乙烯 95
次氯酸納6-1595尿素水溶液120三氯乙烯 135
氯酸鉀 100二氧化碳 80二氯乙烯 110
鉻酸<4080二氧化氯 75天然氣 135
鉻酸5050二氧化氯 65燃料油 135
高猛酸鉀 120氯元素95石蠟油 120
過氧化氫<3095溴元素65
過氧化鈉 95碘元素65

氟塑料的而腐蝕性能表(僅供參考)

  溫度，℃
介質濃度%25200介質濃度%溫度，200 ℃
硫酸0-100√√甲酸　√√√
發煙硫酸　√√醋酸（乙酸）0-冰√√√
硝酸0-100√√醋酸 √√√
發煙硫酸　√√丙酸 √√　
鹽酸　√√丙烯酸 √　　
磷酸　√√丙烯酸酐 √√√（沸點）
氫氟酸　√√甲基丙烯酸 √√√（沸點）
氫溴酸　√√丁酸 √√√
氫碘酸　√√辛酸 √√√
氫氰酸　√√月桂酸 √√√
亞硝酸　√√軟脂酸 √√√
亞硝酸　√√硬脂酸 √√√
氯酸　√√油酸 √√√
次氯酸　√√亞油酸 √√√
高氯酸　√√松香酸 √√√
四磷酸　√√脂肪酸 √√　
碳酸　√√氯醋酸 √√√
鉻酸　√√乳酸 √√√
硅酸　√√草酸（乙二酸） √√√
硼酸　√√富馬酸 √√√
砷酸　√√檸檬酸 √√√
硒酸　√√煙酸 √√√
氟硅酸　√√
氟硼酸　√√
氯磺酸　√√
王水　√√
混酸　√√

介質濃度%溫度，200 ℃
氫氧化鈉　√
氫氧化鉀　√
氫氧化銨　√
氫氧化鎂　√
氫氧化鈣　√
氫氧化鋁　√
氫氧化鋇　√
氫氧化鐵　√
氫氧化亞鐵　√
鎳鹽　√
硫酸鎳　√
硝酸鎳　√
氯化鎳　√
鋅鹽　√
硫酸鋅　√
硝酸鋅　√
氯化鋅　√
